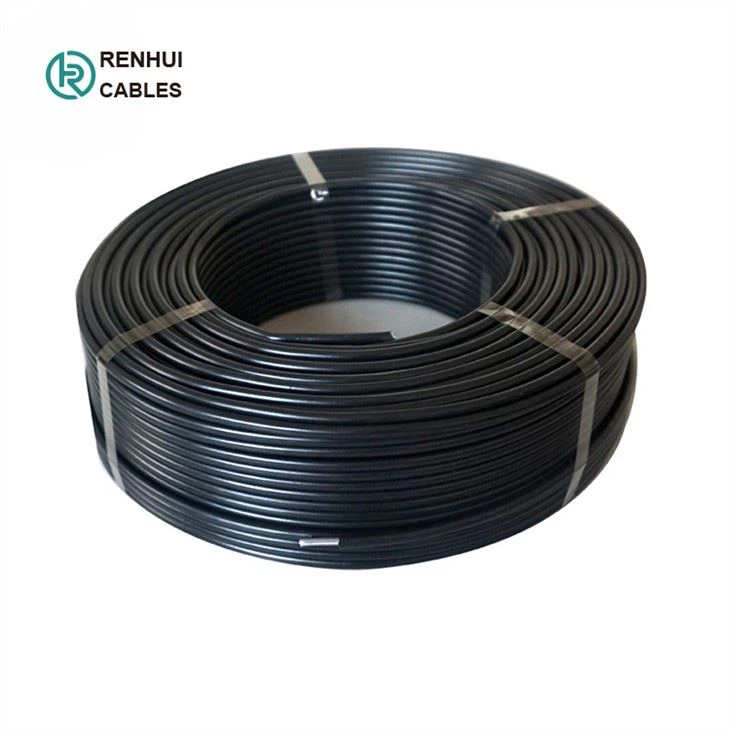

고정 배선 케이블

- 본 제품은 AC450/750V 이하의 전원 및 가전제품, 기기 및 기기, 통신기기 및 조명기구에 적용됩니다. 고정 설치.
-동(또는 알루미늄) 도체, PVC 절연 단심 전선
-연선 구리 도체, PVC 절연 단심 전선
-단선 구리 도체, PVC 절연 및 PVC 피복 원형 다심 전선
- 동선 또는 연선, PVC절연 및 PVC피복 평전선(2심 또는 3심)
- 유연한 구리 도체, PVC 절연 단심 전선
- 유연한 구리 도체, PVC 절연 쌍 병렬 전선
- 유연한 구리 도체, PVC 절연 및 PVC 피복

문의 보내기

채팅하기

카탈로그 다운로드

CE 인증서 - Renhui

ISO9001-런후이

설명

1.케이블 구조

에너지 케이블

건축 및 건설
빌딩 와이어
단일 코어, 구리

71_

72_

73_

74_

2. 신청:

이 제품은 AC450/750V 이하 전원 및 가전 제품, 기기 및 기기, 통신 장비 및 조명 요법에 적용됩니다. 고정 설치.	기준	IEC{0}}:1997
	코드 지정	60227 IEC 01(BV, Cu/PVC)
	전압	450/750V
	지휘자	구리 1.{1}}mm2
	단열재	PVC/FR-PVC/LSZH
	최대 작동 온도	70도

3. 기술 사양:

지휘자		전체 직경		약. 대량의 kg/km	최저한의 설치됨 반지름 mm
mm²	번호/mm	최저한의 mm	최고 mm	약. 대량의 kg/km	최저한의 설치됨 반지름 mm
1.5	1/1.38	0.7	2.78	21.1	18
1.5	7/0.52	0.7	2.96	21.9	18
2.5	1/1.78	0.8	3.38	32.9	20
2.5	7/0.68	0.8	3.64	34.9	20
4	1/2.25	0.8	3.85	48.0	23
4	7/0.85	0.8	4.15	49.9	23
6	1/2.76	0.8	4.36	67.9	26
6	7/1.04	0.8	4.72	70.2	26
10	1/3.56	1.0	5.56	111.4	33
10	7/1.34	1.0	6.02	114.8	33
16	7/1.68	1.0	7.04	171.1	42
25	7/2.12	1.2	8.76	268.9	53
35	7/2.50	1.2	9.90	363.1	59
50	19/1.76	1.4	11.60	488.8	70
70	19/2.12	1.4	13.40	690.1	80
95	19/2.50	1.6	15.70	954.8	94
120	37/2.00	1.6	17.20	1174.9	103
150	37/2.22	1.8	19.14	1448.7	115
185	37/2.48	2.0	21.36	1805.7	128
240	61/2.22	2.2	24.38	2373.2	146

4. 기술 매개변수:

지휘자	현재 등급 (a)		전기적 특성
명사 같은 지역 mm2	고정 배선		최대 DC 저항 @20도 Ω/km	최대 AC 저항 @90도 Ω/km	동등한 스타 리액턴스 (트리포일) Ω/km	단상 전력 감소 (트리포일) @90도 mV/Am
명사 같은 지역 mm2	밀폐되지 않은 공기 중에	도관 공기 중에	최대 DC 저항 @20도 Ω/km	최대 AC 저항 @90도 Ω/km	동등한 스타 리액턴스 (트리포일) Ω/km	단상 전력 감소 (트리포일) @90도 mV/Am
1.5	16	17	12.1	17.3	0.157	34.7
2.5	23	24	7.41	9.45	0.143	18.9
4	31	32	4.61	5.88	0.137	11.8
6	40	41	3.08	3.93	0.128	7.87
10	54	54	1.83	2.33	0.118	4.68
16	72	70	1.15	1.47	0.111	2.95
25	97	94	0.727	0.927	0.106	1.87
35	119	112	0.524	0.668	0.101	1.35
50	146	138	0.387	0.494	0.0962	1.01
70	184	170	0.268	0.342	0.0917	0.710
95	230	212	0.193	0.247	0.0904	0.528
120	267	242	0.153	0.197	0.0870	0.431
150	308	282	0.124	0.160	0.0868	0.365
185	358	320	0.0991	0.129	0.0862	0.329
240	428	361	0.0754	0.0991	0.0847	0.283

(a) 주변 기온 40도를 기준으로 합니다.
위 정보의 출처는 다음과 같습니다.
• IEC 60287 전기 케이블 – 정격 전류 계산(모든 부품)
• IEC 60364 건물의 전기 설비
• 절연 케이블의 IEC 60228 도체
폴리스티렌, 폴리우레탄 또는 이와 유사한 단열재와 직접 접촉하지 마십시오.
