저전압 케이블
1. 용도 : 저전압 케이블
이 IEC 60502-1 케이블은 저전압 설치 시스템의 전기 공급에 사용되며 실내 및 실외, 케이블 덕트, 지하, 전력 및 스위칭 스테이션, 지역 에너지 분배, 산업 플랜트에 설치하기에 적합합니다. 기계적 손상의 위험이 없습니다.
 |
 |
 |
2. 건축: 저전압 케이블
- 지휘자
구리 단선 도체 클래스 1, 연선 구리 도체 클래스 2, IEC 60228, BS EN 60228.
-단열재
XLPE 소재
-색상 코드
색상 코드(1) :
1 코어: 투명, 빨간색 또는 검은색
2심: 빨강, 검정
3심: 빨강, 노랑, 파랑
4 코어: 빨강, 노랑, 파랑, 검정
5 코어: 빨강, 노랑, 파랑, 검정, 녹색
5개 이상의 코어: 흰색 숫자가 있는 검은색 코어
색상 코드(2) :
1 코어: 투명, 갈색 또는 파란색
2심: 브라운 또는 블루
3심: 브라운, 블랙, 그레이
4 코어: 블루, 브라운, 블랙, 그레이
5 코어: 녹색/황색, 파란색, 갈색, 검정색, 회색
5개 이상의 코어: 흰색 숫자가 있는 검은색 코어
-외부 칼집:압출 PVC.
 |
 |
 |
3. 표준: 저전압 케이블
IEC60502-1 케이블
낮은 연기(EN 61034-2에 따름)
난연성 Acc. KR 50265-2-1
4. 케이블 매개변수:저전압 케이블
|
단일 코어 |
|
|||
|
공칭 단면적 |
지휘자의 직경 (약.) |
공칭 절연 두께 |
공칭 칼집 두께 |
전체 직경(약) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
두 개의 코어 |
|
|||
|
공칭 단면적 |
지휘자의 직경 (약.) |
공칭 절연 두께 |
공칭 칼집 두께 |
전체 직경(약) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
세 개의 코어 |
|
|||
|
공칭 단면적 |
지휘자의 직경 (약.) |
공칭 절연 두께 |
공칭 칼집 두께 |
전체 직경(약) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
네 개의 코어 |
|
|||
|
공칭 단면적 |
지휘자의 직경 (약.) |
공칭 절연 두께 |
공칭 칼집 두께 |
전체 직경(약) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
멀티 코어 |
|
|||
|
공칭 단면적 |
지휘자의 직경 (약.) |
공칭 절연 두께 |
공칭 칼집 두께 |
전체 직경(약) |
|
mm^2 |
mm |
mm |
mm |
mm |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
5.Package: 나무로 되는 드럼을 수출하십시오.

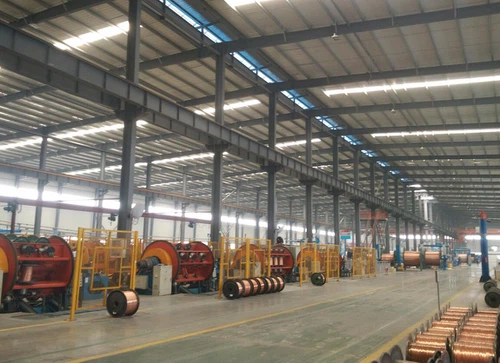

6.공장
Shandong Renhui Cable Co., Ltd.는 2010년에 중국 산동성 지난시에 설립되었습니다. 회사는 50,000m2의 면적, 등록 자금 500만 위안, 100명의 직원 및 근로자를 보유하고 있습니다. 우리는 중국에 있는 직업적인 케이블 제조자입니다.
제품은 주로 저전압 및 중전압 케이블, PVC 절연 케이블, XLPE 절연 케이블, 제어 케이블, 통신 케이블, 고무 케이블, 광산 케이블, 용접 케이블, 선박 케이블, 공중 번들 케이블 및 기타 관련 맞춤형 케이블을 포함합니다. 이 케이블은 전력 야금, 석유 및 화학 산업, 발전소, 광산, 항만 및 건축 공학 및 기타 분야에서 사용됩니다.
제품은 독일, 프랑스, 두바이, 오만, 싱가포르, 베트남, 파키스탄, 필리핀, 스리랑카, 탄자니아, 예멘, 케냐, 몽골, 러시아, 알제리, 바레인, 브라질과 같은 세계 50개 국가 및 지역에 판매되었습니다. , 칠레, 키프로스, 인도네시아, 이란, 말레이시아.
 |
 |
 |
 |
 |
 |
 |
 |
