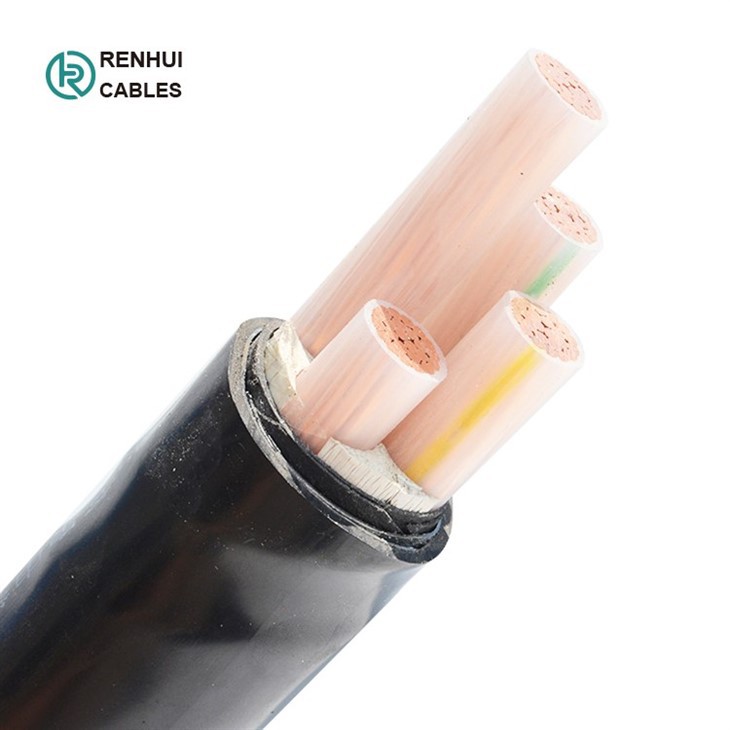

지하 케이블, 기갑 케이블
1.응용프로그램
이 케이블은 저전압 설치 시스템의 전기 공급에 사용되며 실내 및 실외, 케이블 덕트, 지하, 발전소 및 스위칭 스테이션, 지역 에너지 배전, 산업 플랜트에 기계적 위험이 없는 설치에 적합합니다. 손상.
 |
 |
2.건축
- 지휘자
도체는 IEC 60228에 따라 일반 또는 금속 코팅 어닐링 구리 또는 일반 알루미늄 또는 알루미늄 합금의 클래스 1 또는 클래스 2이거나 일반 또는 금속 코팅 구리의 클래스 5 중 하나여야 합니다.
- 단열재
XLPE 재질 및 두께는 IEC 60502 또는 BS 5467에 따라 90C 연속 작동 등급을 받아야 합니다.
- 색상 코드
|
색상 코드(1) |
색상 코드(2) |
||
|
1코어 |
빨간색 또는 검정색 |
1코어 |
갈색 또는 파란색 |
|
2코어 |
레드 블랙 |
2코어 |
브라운, 블루 |
|
3코어 |
빨간색, 노란색, 파란색 |
3코어 |
브라운, 블랙, 그레이 |
|
4코어 |
빨간색, 노란색, 파란색, 검정색 |
4코어 |
블루, 브라운, 블랙, 그레이 |
|
5코어 |
빨간색, 노란색, 파란색, 검정색, 녹색 |
5코어 |
녹색/황색, 청색, 갈색, 흑색, 회색 |
|
5개 코어 이상 |
흰색 숫자가 있는 검정색 코어 |
5개 코어 이상 |
흰색 숫자가 있는 검정색 코어 |
요청에 따라 다른 색상도 제작 가능합니다.
-조립/내부 피복
내부 덮개는 압출되거나 겹쳐질 수 있습니다. 코어가 5개 이상인 케이블을 제외하고 원형 코어가 있는 케이블의 경우 코어 사이의 공간이 실질적으로 채워지는 경우에만 겹쳐진 내부 피복이 허용됩니다. 압출된 내부 피복재를 적용하기 전에 적합한 바인더가 허용됩니다. 재료는 절연 재료와 호환됩니다. 내부 피복 및 필러에 사용되는 재료는 케이블의 작동 온도에 적합하고 절연 재료와 호환되어야 합니다. 할로겐 프리 케이블의 경우 내부 피복 및 필러도 할로겐 프리 화합물이어야 합니다. .
-갑옷
IEC 60502-1에 따라 내부 피복 위에 나선형으로 적용된 알루미늄/아연 도금 강철/강철 와이어 또는 요청 시 이중 알루미늄/강철 테이프 및 구리/주석 도금 구리 와이어도 제조할 수 있습니다.
-외피
외부 피복은 IEC 60502-1에 따라 압출 PVC 유형 ST1/ST2로 제작되어야 하며, 폴리에틸렌 유형 ST3/ST7, 할로겐 프리 화합물 ST8, 폴리클로로프렌, 클로로술폰화 폴리에틸렌 또는 유사한 폴리머, 유형 SE1도 요청 시 제공 가능합니다.
-케이블 피복의 화재 성능
케이블은 IEC 60332-3-22, IEC 60332-3-23 및 IEC 60332-3-24의 화염 테스트 요구 사항을 준수하기 위해 특수 난연성 PVC 외피와 함께 제공될 수 있으며 할로겐 프리 소재는 IEC{{3}를 준수합니다. }/2 및 IEC 60684-2.
3.케이블 매개변수

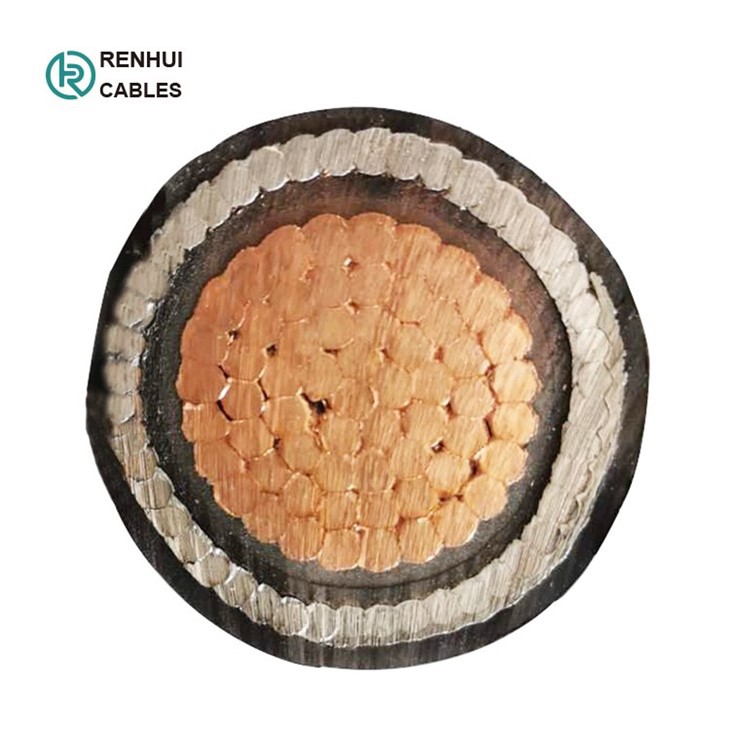

- 단일 코어 장갑 케이블
|
단일 코어 (알루미늄 와이어 기갑) |
|
||||||
|
공칭 단면적 |
도체 직경(대략) |
공칭 절연체 두께 |
공칭 내부 피복 두께 |
공칭 명반 와이어 직경. |
공칭 외장 두께 |
전체 직경(대략) |
|
|
mm^2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
- 2개의 코어 장갑 케이블
|
코어 2개 (아연 도금 강철 와이어 장갑) |
|
||||||
|
공칭 단면적 |
도체 직경(대략) |
공칭 절연체 두께 |
공칭 내부 피복 두께 |
공칭 강철 와이어 직경. |
공칭 외장 두께 |
전체 직경(대략) |
|
|
mm^2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-3개의 코어 장갑 케이블
|
3개의 코어 (아연 도금 강철 와이어 장갑) |
|
||||||
|
공칭 단면적 |
도체 직경(대략) |
공칭 절연체 두께 |
공칭 내부 피복 두께 |
공칭 강철 와이어 직경. |
공칭 외장 두께 |
전체 직경(대략) |
|
|
mm^2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
- 접지 코어 장갑 케이블이 있는 3개의 코어
|
코어 3개+1 (아연 도금 강철 와이어 장갑) |
|
||||||||
|
공칭 단면적 |
도체 직경(대략) |
공칭 절연체 두께 |
공칭 내부 피복 두께 |
공칭 강철 와이어 직경. |
공칭 외장 두께 |
전체 직경(대략) |
|||
|
mm^2 |
(3)mm |
(1)mm |
(3)mm |
(1)mm |
밀리미터 |
밀리미터 |
밀리미터 |
mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-4개의 코어, 기갑 케이블
|
4개의 코어 (아연 도금 강철 와이어 장갑) |
|
||||||
|
공칭 단면적 |
도체 직경(대략) |
공칭 절연체 두께 |
공칭 내부 피복 두께 |
공칭 강철 와이어 직경. |
공칭 외장 두께 |
전체 직경(대략) |
|
|
mm^2 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
밀리미터 |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4. 생산 진행 상황
5.인증서:
 |
 |
6. 포장:
-강철목드럼(훈증)
각 드럼의 케이블 길이: 1000m/2000m 또는 실제 케이블 길이 요구 사항에 따름.
-드럼 크기:
케이블 길이 및 컨테이너 크기에 따라
정확한 가격을 견적하려면 필요한 케이블 길이 수량을 알려주십시오. 더 많은 수량, 더 많은 할인 혜택이 준비되어 있습니다!
-배송 포트:
귀하의 요구 사항에 따라 칭다오 또는 기타 항구.
-해상 운송:
FOB/C&F/CIF 견적이 모두 가능합니다.
 |
 |
 |
