신청: 6/10kV N2XSEY 케이블
배전망용 중압 케이블; 또한 발전 장치 연결과 플랜트 및 프로세스 연결에도 사용됩니다. 지상, 실외, 실내 및 케이블 덕트에 직접 배치됩니다.
 |
 |
 |
표준:6/10kV N2XSEY 케이블
DIN VDE 0276-620, HD 620, EN 60228 IEC/EN에 따른 난연제 60332-1-2
기술적 특성: 6/10kV N2XSEY 케이블
전압 정격(Uo/U)(Um): 6/10(12)kV
테스트 전압: 21kV
온도 등급:
고정: -20도에서 +70도까지
굴곡: -5도 ~ +70도
단락 온도: +250도
최소 굽힘 반경: 15 x 전체 직경

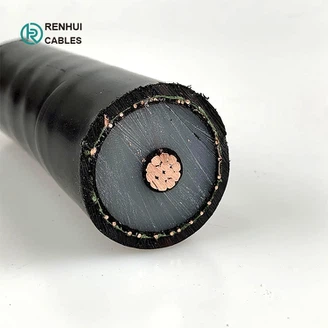

케이블 구조: 6/10kV N2XSEY 케이블
지휘자: 압축된 구리 지휘자, class2
도체 스크린: 반도체 소재
절연체: XLPE(교차결합 폴리에틸렌)
절연 스크린: 반도체 재료
스크린: 구리 테이프로 감싼 구리선(또는 구리 테이프 스크린)
외장: PVC(HDPE)
외장 색상: 빨간색
기술 데이터시트: 6/10kV N2XSEY 케이블
|
지휘자 |
단열재 두께(mm) |
구리 테이프 스크린(대략)(mm) |
폴리염화비닐 침구 두께 (mm) |
기갑 와이어 외경 (mm) |
피복두께(mm) |
외경(대략)(mm) |
동심 케이블 중량(kg/km) |
알루미늄 코어 케이블 중량(kg/km) |
||
|
단면적(mm2) |
구조 |
외경(mm) |
||||||||
|
25 |
콤팩트 라운드 |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
콤팩트 라운드 |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
콤팩트 라운드 |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
콤팩트 라운드 |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
콤팩트 라운드 |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
콤팩트 라운드 |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
콤팩트 라운드 |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
콤팩트 라운드 |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
콤팩트 라운드 |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
콤팩트 라운드 |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
콤팩트 라운드 |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
콤팩트 라운드 |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
생산 진행
인증서:
 |
 |
포장:
-강철목드럼(훈증)
각 드럼의 케이블 길이: 1000m/2000m 또는 실제 케이블 길이 요구 사항에 따름.
-드럼 크기:
케이블 길이 및 컨테이너 크기에 따라
정확한 가격을 견적하려면 필요한 케이블 길이 수량을 알려주십시오. 더 많은 수량, 더 많은 할인 혜택이 준비되어 있습니다!
-배송 포트:
귀하의 요구 사항에 따라 칭다오 또는 기타 항구.
-해상 운송:
FOB/C&F/CIF 견적이 모두 가능합니다.
 |
 |
 |
